Transportband - Zahnkettenband
Zahnkettenband
Zahnkettenband

Transportsystem für extreme Einsatzfälle.
Für die Verkettung von Werkzeugmaschinen zum Transport von Werkstücken vom Roh - bis zum Fertigteil.

Anwendungsgebiet:

  • späneintensive Produktionsbereiche
  • Trockenbearbeitung
  • Rohteile mit Guß - oder Schmiedehaut

Werkstücke:

  • Rotationssymetrische Werkstücke
    mit oder ohne Nabe
  • Werkstücke mit einem Einzelgewicht
    bis max. 50 kg
  • schwere Ausführung für WST über 50 kg

Eigenschaften:

  • extrem robuste und langlebige Stahl - Transportzahnkette
  • späneresistent auch gegen agressive Stahl - und Gußspäne
  • Kettenführungen aus S - grün oder gehärteten Stahl

Vorteile:

  • einfacher, variabler Bandaufbau
  • Werkstück - Speicherung durch aufreihenden Transport
  • weitgehend wartungsfreit






weiter Informationen


Zahnkettenband

> Datenblatt 1 - PDF
> Datenblatt 2 - PDF

> Bildgalerie

Bildgalerie
Zahnkettenband

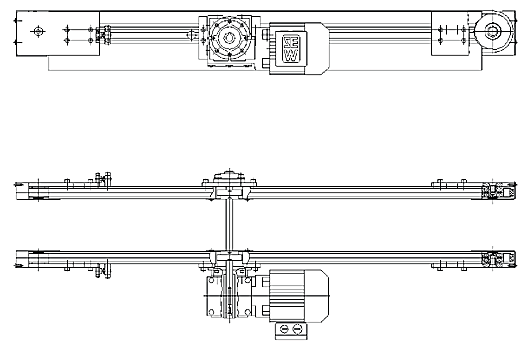

Technische Darstellung



Zahnkettenband




Technische Daten



Kettentyp: Transportzahnkette KT 320 A
Kettenteilung: 1/2“
Kettenbreite: 20 mm - Standart Ausführung
30 mm - schwere Ausführung
Spurabstand: Konstant auslegbar
optional stufenlos verstellbar
Antriebsleistung: 0,37 kW
Bandlänge L pro Antrieb: L max. 6 m
Werkstückgewicht: max. 50 kg pro Werkstück
max. 150 kg pro Werkstück - schwere Ausführung
Belastung pro Meter: max. 100 kg - abhängig vom Werkstückgewicht
und Werkstückdurchmesser
Zubehör: Werkstück - Vereinzelungen, Wendeeinrichtungen, Ein - und Ausschieber manuelle Vestelleinrichtung für den Spurabstand
