Richtmaschine für Getriebeteile und Antriebswellen

Für das Richten von Antriebswellen der 5-Gang-Getriebe von VW-Skoda wurde eine Richtstraße mit zwei Richtmaschinen geliefert. Die Aufgabe beinhaltete den Transport, das Zentrumsreinigen, das Richten und Aussortieren der N.i.O.-Werkstücke nach erfolgter 100 % Messung an 10 Messstellen. Die Steuerung und Auswertung des Richtprozesses erfolgt über einen PC mit Betriebssystem Windows, Industriestandard mit Optimierungsfunktion der Software (selbstlernend) und statistischer Auswertung. Optional ist eine Bilddiagnostik und die schnelle Fourier Transformation FFT verfügbar.

Anwendungsgebiet:
  • automatische Richtstraße für Ritzel und Antriebswellen
Antriebsarten:
  • elektromechanischer Antrieb
  • Nocken, Getriebe und Servomotor
Eigenschaften:
  • einfache Einrichtung für verschiedene Wellengrößen
  • Rissbildungskontrolle
  • selbstlernender Richtprozess.
Vorteile:
  • vollautomatische Richtmaschine
  • komplettes Nachmessen des zu richtenden Bauteils

Video - Richtmaschine-Getriebeteile





Richtmaschine für Getriebeteile

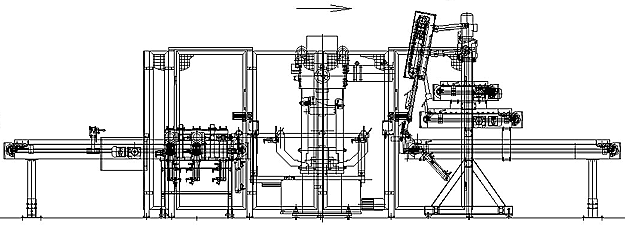

Technische Zeichnung - Richtmaschine für Getriebeteile

Technische Zeichnung - Richtmaschine für Getriebeteile
