Transportband - Plattenkettenband
Plattenkettenband

Transportsystem mit kurvengängigem Verlauf.
Transport von leichten und mittelschweren Werkstücken, die ohne Palette transportiert werden können.

Anwendungsgebiet:

  • rotationssymetrische Werkstücke wie z.B. Achszapfen, Gelenkglocken, Tripoden
  • mit ausreichender Standfläche
  • Zahnräder, kleinere Gehäuseteile o.ä.

Eigenschaften:

  • Basiskette aus Stahl
  • Platten aus Stahl, optional gehärtet
  • kurvengängig mit verschiedenen Radien
  • robust und verschleißfest
  • Plattenausführung UVV - Konform

Vorteile:

  • direkter Werkstück - Transport ohne Paletten und Paletten - Rücktransport
  • flexibler Bandverlauf
  • gute Anpassung an spezielle Raumverhältnisse






weiter Informationen


Plattenkettenband

> Datenblatt 1 - PDF
> Datenblatt 2 - PDF

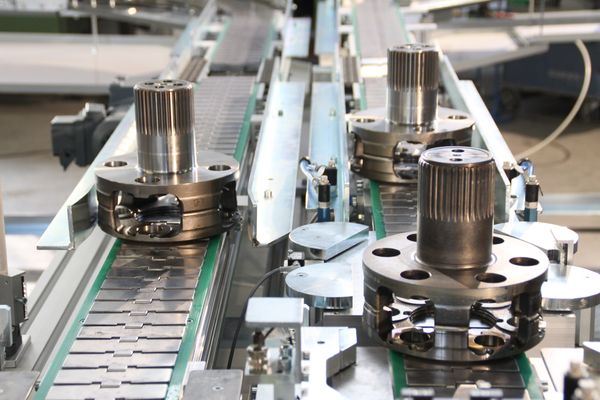

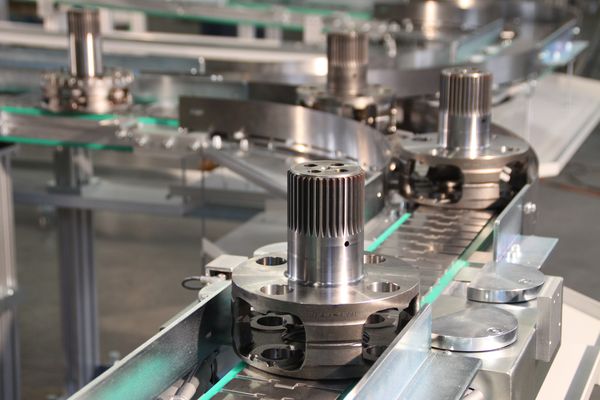

Bildgalerie

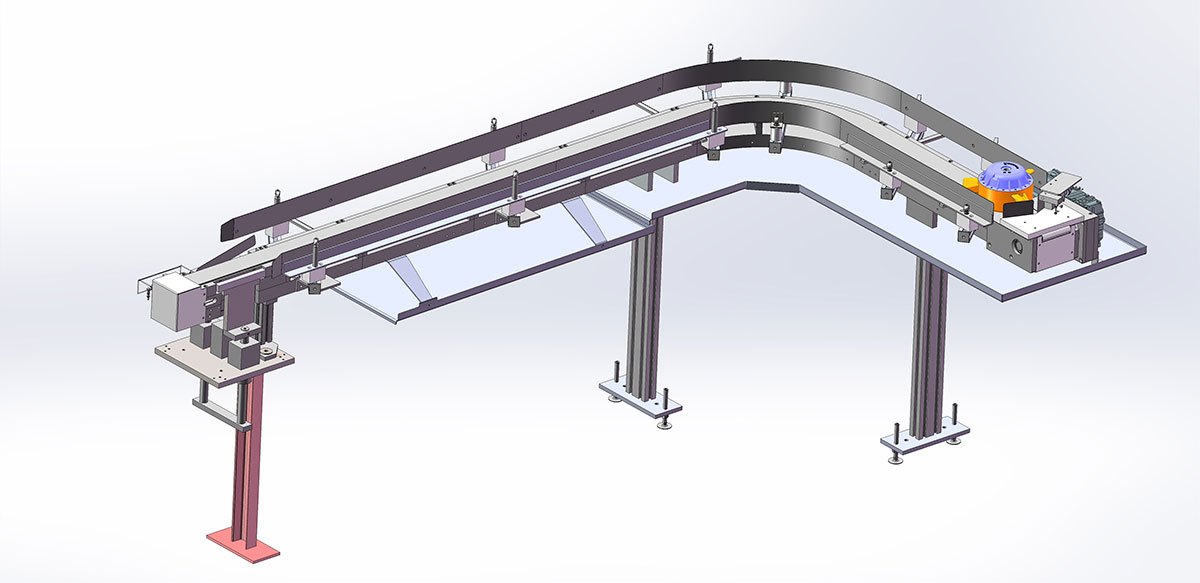

Technische Darstellung









Technische Daten



Basiskette: Seitenbogenkette
Plattenform: Trapezplatte
Plattenbreite: 82,5 mm
Kurvenradius: min. 450 mm
Plattenmaterial: Stahl, optional gehärtet
Werkstückgewicht: max. 10 kg
Bandlänge: max. 12 m
Belastbarkeit: max. 300 kg
