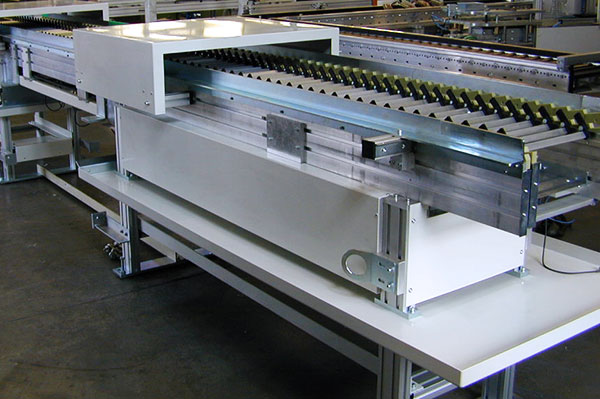

Klinkenbandmagazin / Knaggenband - Magazin für Wellen und Stangen

Transportsystem für hohe Speicherkapazität auf engstem Raum. Für den Transport und zur Pufferung von rollfähigen Wellenteilen.

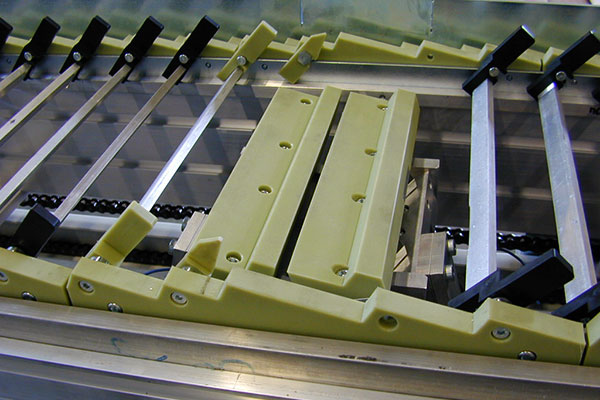

KnaggenbandDas Knaggenband wird als Puffer oder Magazin für bearbeitete und unbearbeitete Wellen oder Stangen eingesetzt.

Durch eine horizontale Bewegung der Knaggenleiste werden die Werkstücke im Magazin um eine Position weitergetragen.

In der letzten Position können die Wellen vom Magazin aufgenommen werden und dem nachstehenden Arbeitsprozess übergeben werden.

Anwendungsgebiet:
  • Wellen mit einheitlichem Durchmesser bzw. mit ausreichend zylindrischer Werkstücklänge
  • Werkstück Pufferung auf engstem Raum
  • Entkopplungsmodul
Werkstücke:
  • Lenkungszahnstangen
  • Gelenkwellen
  • Antriebswelle
  • Stoßdämpferkolbenstangen
Eigenschaften:
  • Hub - Schritt - Transport mit aufreihender Wirkung und rollenden Werkstücken
  • Sägezahnleisten aus S-grün oder Solidur-Super, verschleißarm und geräuschdämmend
  • Langlebiger elektromotorischer Excenter - Antrieb über Großkugellager und Ketten
Vorteile:
  • hohe Speicherkapazität auf engstem Raum durch engen Raster
  • effektives Speichersystem mit geringem Kostenaufwand

Video - KBH Knaggenband

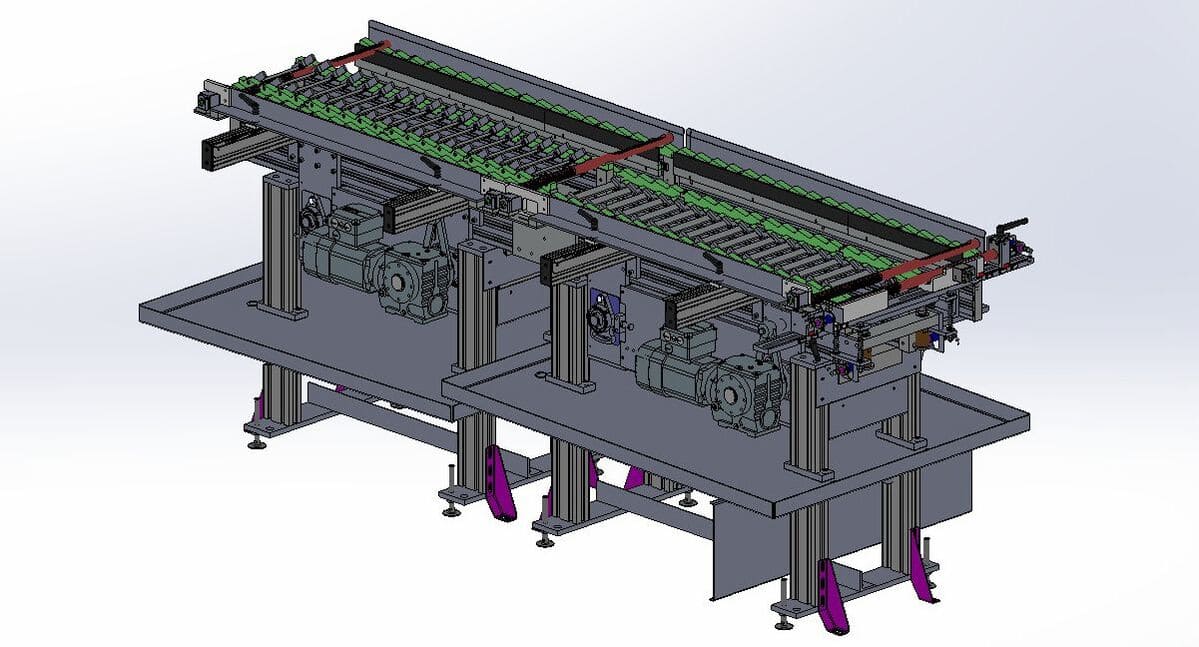

Technische Zeichnung Knaggenband

Das Knaggenband kann in verschiedenen Ausführungen, längen und Abmaßen eingeplant und gebaut werden:
Technische Zeichnung Knaggenband
