Transportband mit Schlepprahmen für den Transport von Werkstücken

Schlepprahmenband

Schlepprahmenband - KBH Produktions Automation



Das KBH Schlepprahmenband wird in einer schweren- und in einer leichten Baureihe angeboten. Es ist ein Transportsystem mit offenen Schlepprahmen, für den Transport von unterschiedlichen Werkstücken.

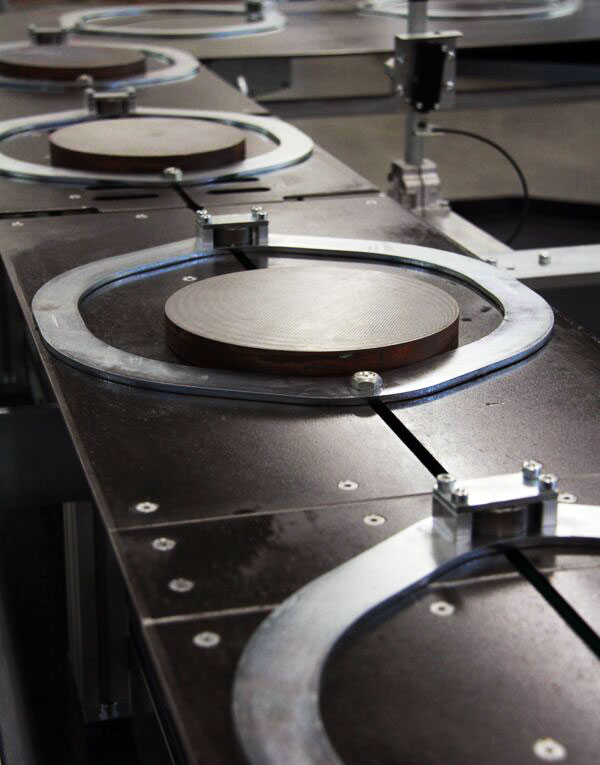

Es können sowohl rotationssymetrische Teile, als auch mit Formmasken nahezu jede andere Werkstückform transportiert werden. Die Positioniergenauigkeit beträgt dank einen NC-Antrieb ca. 0,3mm. Der Werkstücktransport wird über eine Hohlbolzenkette realisiert, in die die Schlepprahmen eingehängt werden. Die Bestückung der Schlepprahmen erfolgt in den meisten Fällen manuell. Die fertigen Werkstücke können während des Bearbeitungsprozesses aus dem Transportsysteme entnommen werden.

Schwere Baureihe

Anwendungsgebiet:

  • Werkstücktransport auf Gleitplatten
  • Trocken- und Naßbearbeitung
  • Rohteile mit Guss- oder Schmiedehaut
  • für unempfindliche Auflagefläche
Werkstücke:
  • für leichte und mittelschwere Werkstücke bis 35kg
  • stabile Auflagefläche
Eigenschaften:
  • Hohlbolzenkette, in die Schlepprahmen eingehängt werden
  • verschiedene Schlepprahmen Anzahl- und Größen möglich
  • einfacher Austausch der Schlepprahmen
  • genaue Werkstückpositionierung möglich
Vorteile:
  • sehr kurze Werkstückwechselzeit
  • großes Werkstückspektrum ohne Umrüsten möglich

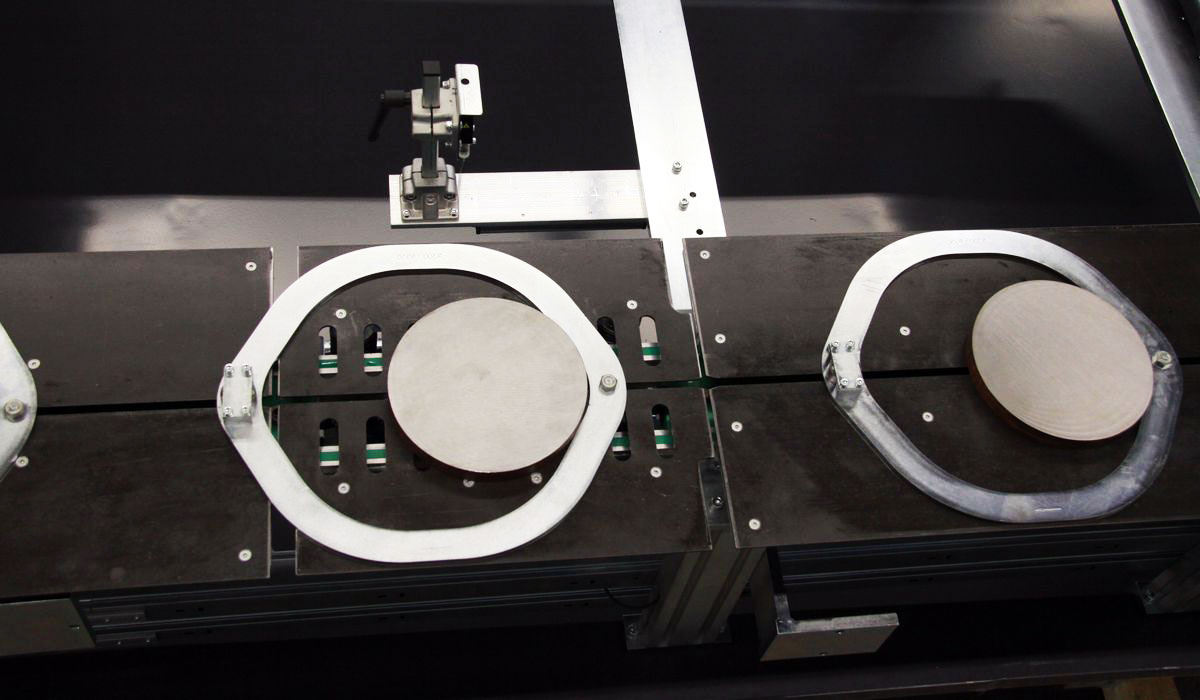

Schlepprahmen Band

Schlepprahmenband
schwere Baureihe

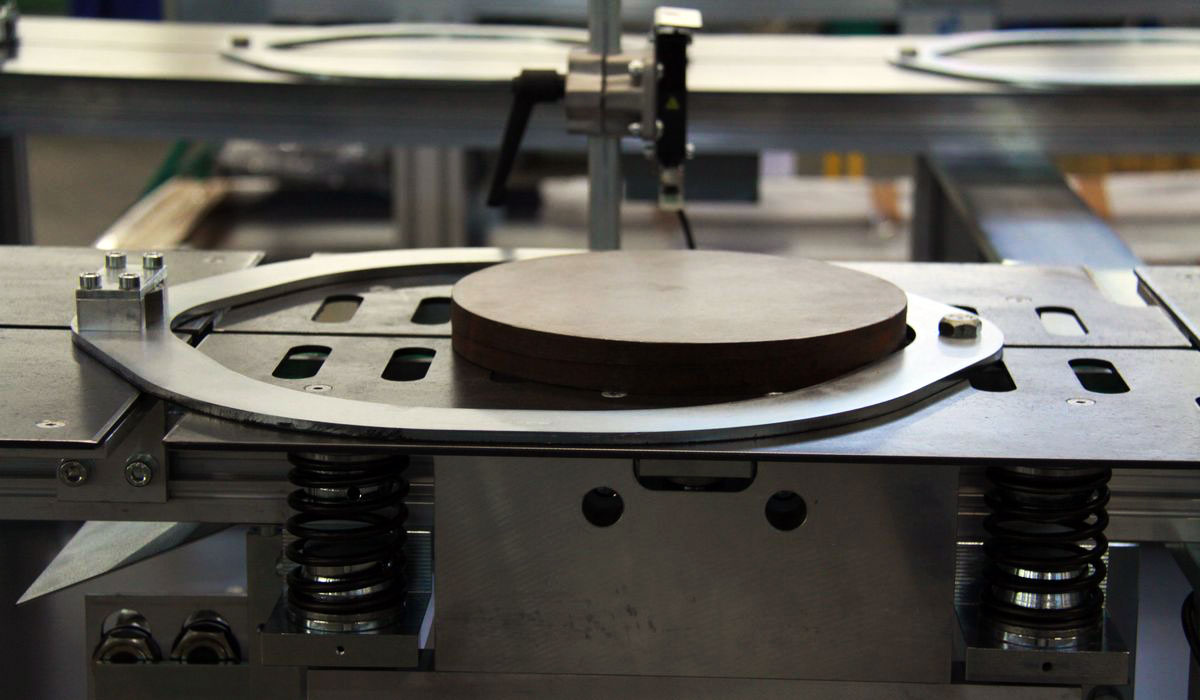

Schlepprahmen Band

Schlepprahmenband
schwere Baureihe



Leichte Baureihe

Bei der leichten Baureihe des Schlepprahmenbandes, kommen dieselben positiven Eigenschaften und Anwendungsvorteile zum Tragen, wie bei der schweren Ausführung.



Die Neuentwicklung

Bei allen Neuerungen wurde bei der Entwicklung des leichten Schleppramenbandes ein Grundgedanke nie aus den Augen gelassen. Ein günstiges Werkstück-Transportsystem zu konstruieren, das leicht auf die Bedürfnisse der Kunden angepasst werden kann.



Besondere Vorteile der leichten Baureihe

  • preiswerte Bauweise
  • einfacher Aufbau
  • kostengünstiger Transport von leichten und kleinen Werkstücken
  • Bandlänge ist auf die Raumfläche anpassbar

Video - Schlepprahmenband
leichte Baureihe

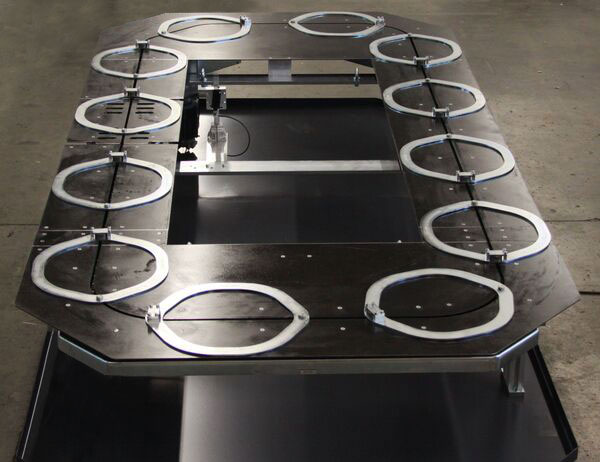

Schlepprahmen Band - leichte Baureihe

Schlepprahmenband
leichte Baureihe
