Paletten Kettenband - staufähig



Staufähige Palettenförderanlage - Transportsystem mit losen Werkstückträgern

Beim KBH Paletten-Kettenband erfolgt der Transport der Werkstücke schonend auf speziell angepassten Paletten. Durch die eingearbeiteten Nuten lässt sich der Paletten-Aufbau individuell an die Werkstückformen anpassen und Formgenau ausrichten.

Je nach Anwendung und Bandlänge können Werkstücke bis zu 50 kg transportiert werden. Der Rücktransport der Leerpaletten wird unterhalb der Werkstück-Transportstrecke realisiert. Somit ist dieses Transportsystem besonders platzsparend. Die Rückführung der Werkstückpaletten, am Kopfbereich des Bandes, erfolgt formschlüssig und somit präzise und kontrolliert.

Über spezielle Stopper und Vereinzeler, die je nach Anwendung in das Bandsystem integriert werden können, lässt sich eine genaue Übergabeposition realisieren.

Durch den Einsatz von nur wenigen mechanischen Bauteilen und nur einem Antrieb für alle Bewegungen, konnten wir bei diesem Palettentransportsystem, eine kostengünstige wartungsarme Baureihe umsetzten.

Vor allem in der industriellen Automation, wo eine geringe Flächenbelegung angestrebt wird, hat sich dieses lineare Transportsystem bei unseren Kunden sehr bewährt.

Palettenkettenband

Anwendungsgebiet:
  • Linearverkettung mit akkumulierendem Transport
  • schonender Transport hochwertiger Werkstücke
  • bei beengten Raumbedarf
Werkstücke:
  • PKW-Kurbelwellen und Nockenwellen
  • Symmetrische Werkstücke
  • Bauteile mit radialen Formen
Eigenschaften:
  • Bandbreite angepasst an Werkstücklänge
  • Palettentransport auf Triplex- Stahlrollenketten
  • Paletten Rückführung mit sicherer Zwangsmitnahme
  • Genau Vereinzelung der Paletten möglich
Vorteile:
  • platzsparende Anordnung
  • modularer Aufbau
  • Palettenrücktransport, platzneutral, unterhalb der Transportebene
  • Paletten sind staufähig

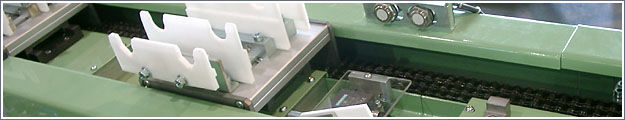

Paletten-Kettenband

Paletten-Kettenband



Paletten Kettenband Automation

Paletten Kettenband

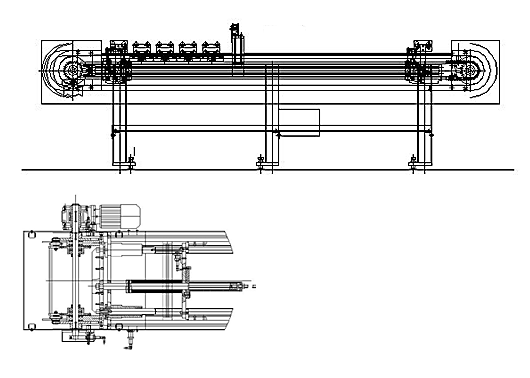

Technische Zeichnung

Technische 3D Zeichnung - Paletten Kettenband
